9K TDI背照式sCMOS制冷相机
Dhyana 9KTDI
• 紫外背照式TDI相机
• 300kHz@12bit,510kHz@8bit 全分辨输出
• PRNU\DSNU像素校正
• 风冷&水冷双制冷降噪
• 兼容CXP12 及GenIcam 2.0标准
产品介绍
一款高速CXP 紫外TDI 相机，背照式的高灵敏图像传感器搭配最高256 个TDI 级数，以满足高速和低光应用的需求。Dhyana 9KTDI 相机可以进行现场编程和更新，支持GenICam 标准，用户可以快速驱动相机获取图像，以满足不同应用场景的需要。.png)
技术参数
| 基础参数 | 产品型号 | Dhyana 9KTDI |
| 传感器类型 | 背照式CMOS | |
| 传感器型号 | GLT5009BSI | |
| 分辨率 | 9072 (H) x256 (V) | |
| 黑白/彩色 | 黑白 | |
| 感光尺寸 | 45.36mm x 1.28mm | |
| 像元尺寸 | 5μm x 5μm | |
| 量子效率 | 82%@550nm，50%@350nm，38%@800nm | |
| TDI级数 | 4、8、16、32、64、96、128、160、192、224、240、248、252、256 | |
| 扫描方向 | 双向 | |
| 电荷转移效率 | ≥0.99993 | |
| 功能参数 | 数据位深 | 12bit、10bit、 8bit |
| 满阱容量 | 16ke-@12bit；14ke-@10bit | |
| 动态范围 | 69 dB | |
| 最大行频 | 300kHz@12bit；350kHz@10bit；510kHz@8bit | |
| 读出噪声 | 6.8e-@12bit ；10.3e-@10bit | |
| 暗信号非均匀度 | 1e- | |
| 光响应非均匀度 | 0.3% | |
| 制冷方式 | 风冷&水冷 | |
| 最大制冷温度 | 低于水温度40℃ | |
| 像素合并 | 2x1; 4x1; 8x1 | |
| 感兴趣区域(ROI) | 支持 | |
| 时间戳精度 | 8 ns | |
| 增益 | 模拟：x2 ~ x8；数字：x0.5 ~ x10 | |
| 接口设置 | 触发输入 | Trigger Input, Scan Direction Input |
| 触发输出 | Strobe out | |
| 外部触发接口 | Horison | |
| 数据接口 | CoaxPress2.0 | |
| 光学接口 | M72，支持定制 | |
| 其他参数 | 电源 | 12V/8A，HR-10A-6P-PB接口 |
| 功耗 | <60W | |
| 相机尺寸 | 86mm x 86mm x 109mm | |
| 相机重量 | 1100g | |
| 应用软件 | Samplepro/Matlab | |
| SDK | 支持GenICam标准 | |
| 兼容系统 | Windows/Linux | |
| 操作环境 | 工作 | 温度0~40°C 、湿度0~85% |
| 储存 | 温度0~60°C / 湿度0~90% |

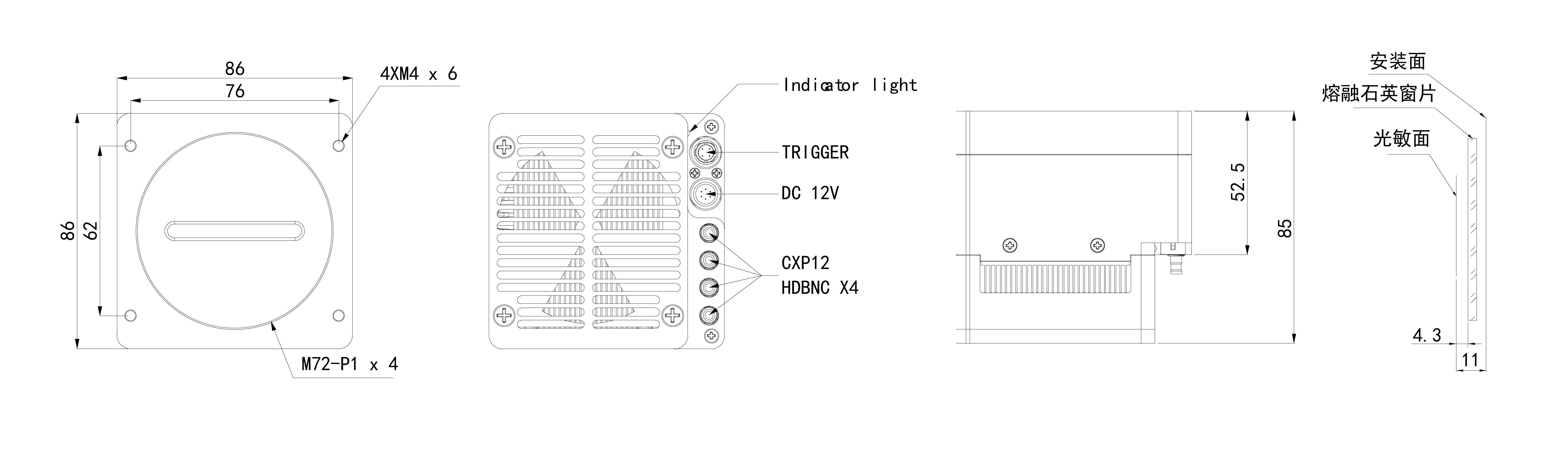

规格尺寸
