NVC-50-M-CL 全国产化全局快门相机/模组
NVC-50-M-CL
• 100%全国产化全局快门CMOS相机/模组

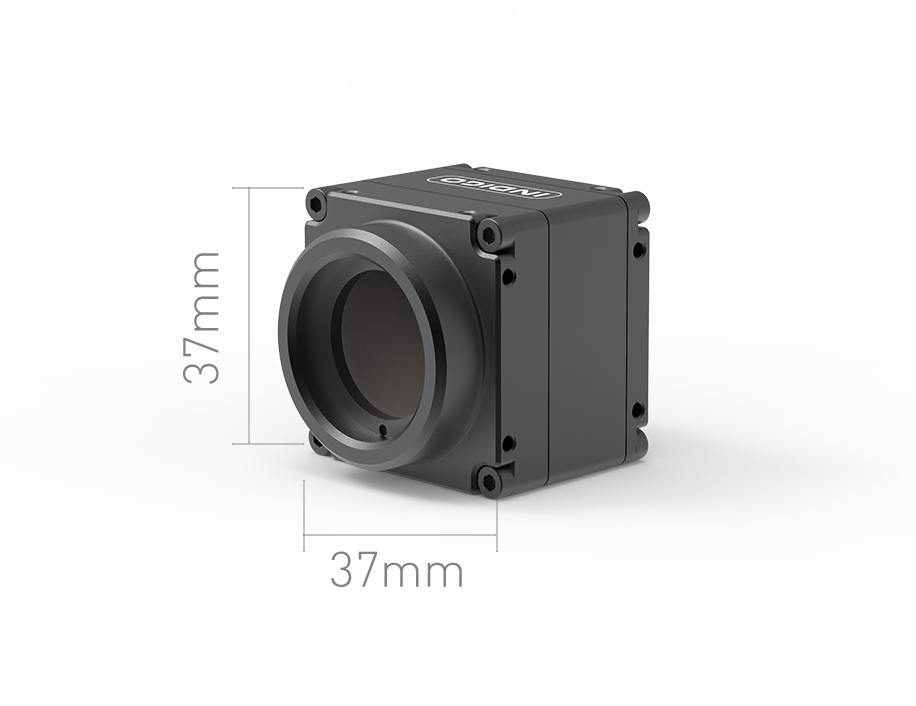

• 超小尺寸、灵活组装
• 2.5μm / 5μm / 10μm
• RS422通信接口、外同步接口
• -40℃ ~ 60℃宽工作温度
产品介绍
全国产化全局快门CMOS相机/模组：元器件100%全国产化相机，独立自研高性能ISP，完全自主知识产权及可控供应链保障。具备低功耗、小尺寸相机模组、结构紧凑、灵活组装等特性，极高的可靠性及环境适应性，适用于对自主可控产品的需求应用。
应用领域：支持组装到用户飞行器的机载光电吊舱平台中。具备高动态范围、高信噪比、自动曝光、自动增强、Gamma等图像处理功能，适用于全天候昼夜监测。
近红外增强版全国产化相机：NVC-50NIR-M-CL采用近红外谱段高量子效率探测器，使相机可透过雾气环境，获得高质量图像。支持远距离图像传输，适用于监控端和成像端分离等场景。

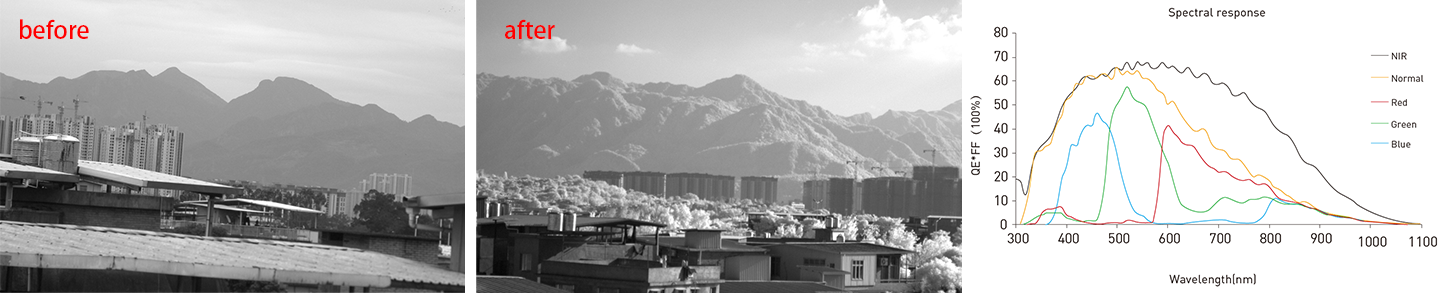

NIR增强前后对比图
.png)
技术参数
| 基础参数 | 产品型号 | NVC-50-M-CL、NVC-50NIR-M-CL、NVC-50-C-CL |
| 传感器类型 | 全国产化全局快门CMOS | |
| 传感器型号 | GMAX0505、GMAX0505RF | |
| 分辨率及帧频 | 5fps@5120x5120、26fps@2048x2048、51fps@1280x1024. | |
| 黑白/彩色 | 黑白/彩色 | |
| 感光尺寸 | 1.1英寸(12.8mm x 12.8mm) | |
| 像元尺寸 | 2.5μm / 5μm / 10μm | |
| 量子效率 | > 65%@510nm | |
| 动态范围 | > 70dB | |
| 最大满阱 | 4.5ke-@2.5μm, 17.5ke-@5μm, 70ke-@10μm | |
| 最大信噪比 | 38dB@2.5μm,37dB@5μm,36dB@10μm | |
| 功能设置 | 时域噪声 | < 2e- |
| 数据深度 | 12bit，8bit | |
| 曝光时间 | 17us ~ 1/Frame Rate | |
| 触发模式 | Free Run, External Trigger | |
| 图像处理 | 自动曝光、自动增强、2D降噪、ROI、DPC、Gamma | |
| 接口设置 | 数据接口 | Camera Link Base / SDR-26连接器 |
| 通讯接口 | RS422 / J30J -15ZKN | |
| 输入电压 | 5VDC ~ 12VDC | |
| 其他设置 | 总功耗 | < 4W |
| 尺寸 | 49mm x 33mm x 36.6mm（整机） | |
| 重量 | 55g（整机） | |
| 工作温度 | -40℃ ~ 60℃ | |
| 储藏温度 | -55℃ ~ 70℃ |

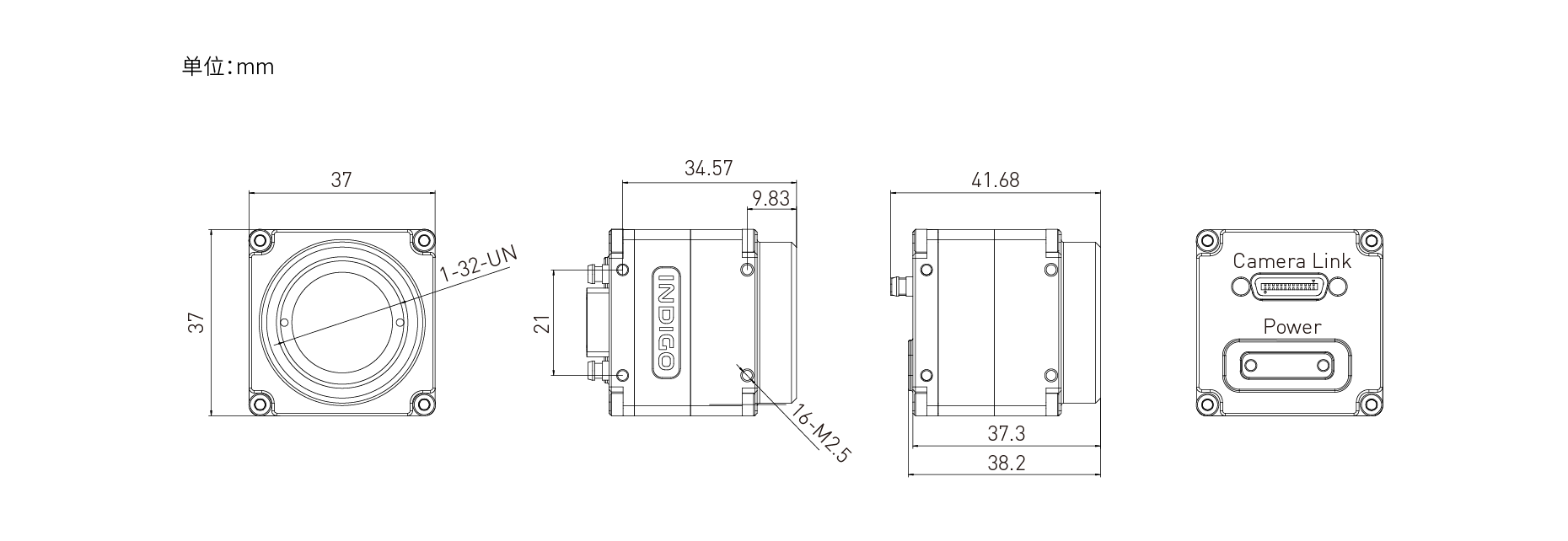

规格尺寸
